氯气专用阀的选型

发布时间:2019-10-28 点击次数:16362次

  1 氯气常用阀门的类型及作用

  (1)衬里蝶阀。针对不同介质的腐蚀性, 常用的衬里有聚四氟乙烯、超高分子质量聚乙烯 、TeflonPFA 塑胶等衬里蝶阀 。该类产品用于对高腐蚀和含磨损流体的调节和普通关断 , 密封性能可达到气泡级密封 , 耐强腐蚀、开启灵活 、流阻小、寿命长, 通常用于调节氯气的流量。

  (2)Teflon PFA 衬里球阀。Teflon PFA 衬里阀门除了具有球阀启闭迅速 、流阻小 、操作方便等优点外,其显著的特点是阀门关断严密 ,选择好的制造厂商能达到绝对的零泄漏 。Teflon PFA 衬层材料具有较强的耐腐蚀性能 ,适用于强酸 、强碱等介质。独特的设计及自调整式阀杆 ,无需维修,是强腐蚀介质使用的理想阀门 。应用于氯气 、湿氯气 、氯化氢和氟化氢管路的关断 。

  (3)截止阀。截止阀是针对极高的关断要求而设计的, 该型阀门根据流体力学原理及密封机理采用新颖的密封形式和可靠的双密封结构 , 具有密封性能稳定、安全可靠、操作灵活、耐腐蚀、能包容颗粒状介质的特点, 使用寿命长。主要用来切断(或接通)管路介质 ,适用于化工管道上液氯 、氯气场合 ,是目前理想的氯气专用阀 。

  2 选择阀门必须考虑的因素管道系统的主要因素包括压力、温度 、介质 。除此之外, 还必须考虑以下因素 :①流体介质状态;②介质流动的状态;③工作环境。

  3 氯气阀门的材质要求

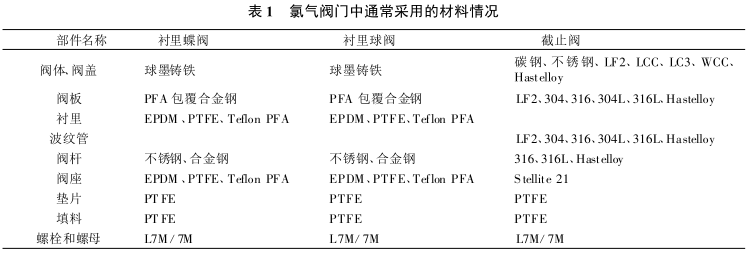

  依据国外用于氯气管路上的阀门材料要求 ,表1 列出了氯气阀门中通常采用的材料及其特性。


  在阀门中, 密封及阀座对于阀门来说非常重要 ,现就密封和阀座举例说明 。

  (1)碟阀密封面的材质。软密封蝶阀密封面通常采用丁腈橡胶及三元乙丙橡胶, 严禁采用再生橡胶。密封材质必须满足卫生指标要求, 并且要标明抗老化实验和耐磨性实验的有关数据;阀轴填料应为 V 型橡胶圈或碳素纤维浸聚四氟乙烯填料, 应保证密封性能良好 ,不渗漏 ;在启闭频繁时要求填料不活动 ,不老化,长期保持密封效果, 应保证至少 10 年不换 。

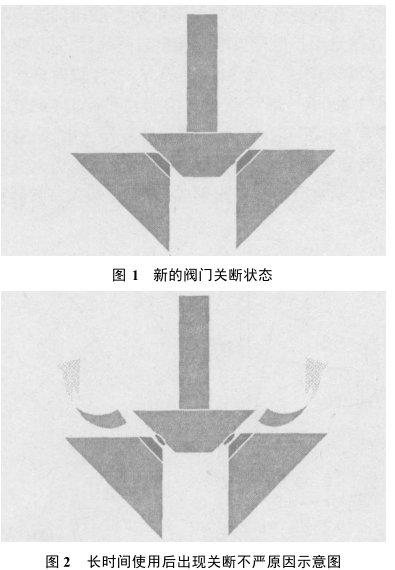

  (2)阀座中除了材料影响到阀门的密封外 ,结构也是很重要的一环。以截止阀为例 ,通常的阀座在刚使用时密封较好(如图 1 所示),因为接触面没有任何结垢物;使用一段时间后 ,就很容易产生图 2 中的结垢物 ,从而容易导致介质的内漏。

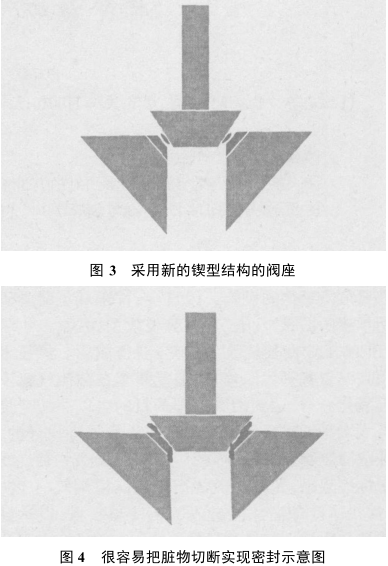

  经过研究国外的一些阀门发现, 像 Descote 阀门就采用了以下类型的阀座结构 ,即使用锲型的阀座连接面 ,利用阀座的锲型面和阀板头形成线接触 ,可以把阀座上的结垢切割掉, 形成密封 ,从而达到长久的密封使用效果。如图 3 、图 4 所示 。

  所以 ,除了产品材料特性之外 ,还必须考虑阀门的结构特性。

  4 氯气阀门选型的其他方面

  阀门质量的好坏, 从广义上说与下面的 3 个方面有关:①正确选型(含计算);②产品质量;③正确安装、使用、维护。



  讲产品质量不只是生产厂家的问题, 它是一个广义的质量概念, 包括系统设计人员 、生产厂家和使用人员。下面举例常见的应用问题, 这些问题若能处理得当,选择阀门就不会出现大的质量事故。

  (1)计算口径。若口径太小, 不能满足大流量 ;如果太大 ,则在小开度工作时 ,调节性能差, 寿命短 。

  (2)校核关闭时的允许压差。有些阀门根本就不作校核,造成阀门关不死 ,打不开。

  (3)可调比校核 。可调比太小时不能满足流量变化范围。

  (4)弹簧范围的确定 。涉及弹簧的启始工作压力 、输出力、稳定性 、现场调整等 。

  (5)附件 。附件是对主体的保证和有意的补偿。

  5 结 语

  氯气阀门的选型是一个相当复杂的过程 ,不能一概而论,要结合成功经验和先进的技术 ,才能使用和管理好氯气阀门 。
